回来差不多快一个月了，手机里还存着那张照片——一块巴掌大的芯片，在显微镜下密密麻麻的电路像迷宫。
那是在石家庄高新区一家企业的实验室拍的。去之前我对这个地方的印象还停留在＂北方重工业＂＂钢铁水泥＂，没想到现在他们做的是最精密的那点事儿。

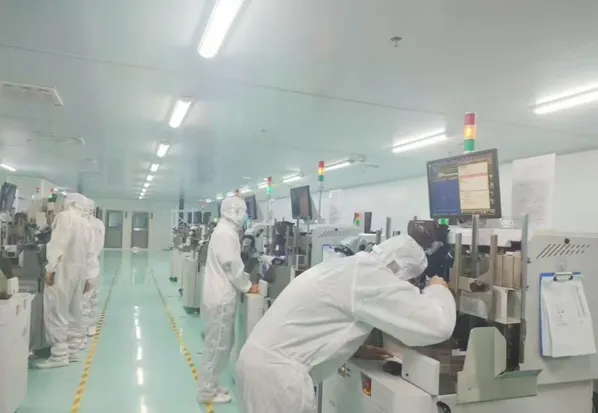

进无尘车间之前要换三层防护服，鞋底要过静电毯。
陪同的工程师跟我说，这条产线上做的MEMS传感器芯片，精度能达到纳米级。我问这玩意儿用在哪儿，他说你手机里的陀螺仪、汽车上的气压传感器、医疗设备里的微流控芯片，很多都得靠这个。
整条产线没几个人，全是机械臂在动。光刻、蚀刻、封装，一道道工序走下来，一片晶圆能切出几千颗芯片。以前这些设备和技术主要靠进口，现在这儿用的关键设备有不少是国内自己研发的，包括他们自己改良的工艺参数。
我问他最难的是什么，他想了想说:＂良品率。差一个百分点，成本就差好几倍。＂
其实这事儿不是突然冒出来的。
华北地区本来就有电子信息产业的底子，京津冀协同发展这些年，很多研发资源开始往周边溢出。石家庄高新区接住了一部分——有土地、有配套，更重要的是离北京近，研发团队可以两头跑。
现在园区里已经聚了几十家相关企业，从芯片设计到封装测试，产业链在慢慢长出来。不是那种铺摊子式的招商，而是围着几个核心技术点在做配套。
我去的那家企业，核心技术团队是从海外回来的，在这儿落地五年多。他们选这儿，一是政策支持力度确实大，二是人才成本比一线城市低，但能招到的工程师质量不差——河北本地的工科院校每年有不少毕业生，再加上从北京回流的，池子够用。

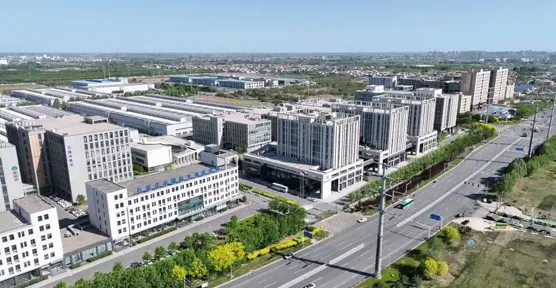

产业园区外面那条路，两年前还坑坑洼洼，现在路两边陆续开了几家配套企业的办公楼。
有做半导体材料的，有做测试设备的，还有专门做芯片IP授权的。这些环节以前得跑外地甚至找国外供应商，现在在一个园区里就能解决大半。
一个产业真正起来，不是看有几家龙头企业，而是看配套齐不齐全。石家庄高新区现在的状态，就是这个链条在慢慢变粗。从设计、流片、封装到应用，每个环节都能找到对应的合作方，这对降低成本和提升效率帮助很大。
工程师跟我说，他们现在做一款新芯片，从设计到小批量试产，周期已经能压缩到六个月以内。这个速度放在几年前，想都不敢想。
这种变化不是靠某一家企业，而是整个生态在一点点长起来。
如果你也对华北的芯片产业感兴趣，可以关注几个方向:
MEMS传感器和功率半导体，这是石家庄高新区现在主攻的两个细分领域。前者用在消费电子和汽车上，后者主要给新能源和工控市场供货。这两块市场需求一直在涨，而且对国产替代的需求很迫切。
产学研合作的模式也值得看。园区跟几所高校有联合实验室，很多技术是在实验室里孵化出来，再到企业落地的。这种路径比纯粹的市场化招商更稳，技术积累也更扎实。
还有就是别只盯着芯片本身，看看上下游的配套企业在做什么。半导体是个链条很长的行业，每个环节都有机会。
临走那天，工程师送我到门口，指着远处一片还在建的厂房说:＂明年那边会投产一条新产线，良品率要是能再提五个点，很多事情就好办了。＂
他说这话的时候没什么豪言壮语，就像在说明天吃什么一样平常。
