热轧板带生产线中卷取机是该生产线中的关键质量设备，对卷取机成功建立张力和卷形控制都有着关键性的影响，并且价格昂贵，更换用时较长，是热轧生产线的重点维护设备。生产线降低成本，提升质量都需要延长卷取机芯轴的寿命，保证其良好状态。主要影响芯轴寿命的因素有外力对芯轴冲击造成的芯轴磨损、芯轴冷却不及时不充分、润滑失效等。外力冲击主要是从带钢进入卷取机助卷辊开始踏步控制，到成卷后助卷辊打开这一阶段内，带钢和助卷辊对芯轴的冲击。由于带钢头部在芯轴上卷取成卷过程复杂，助卷辊伺服调整不当会造成芯轴受到的冲击非常巨大，有时能达到1300kN，对芯轴损伤较大。
轴冷却不及时问题：热轧生产线芯轴在卷取过程中与700多度的高温带钢接触时间较长，本体温升非常高。在钢卷卸出来后助卷辊抱拢时会进行一个短时间的喷水冷却过程，由助卷辊冷却水冷却过助卷辊后，流到芯轴上进行降温，直到下一卷钢卷进入卷取机。在生产线高效生产的环境中，冷却时间不足，造成芯轴无法充分冷却，一直处于高温工作状态，芯轴扇形板刚性会发生变化，内部组织结构发生变化，表面容易生产麻坑或者裂纹，导致芯轴寿命终结。芯轴长时间高温还会带来另外一个非常不利的问题，就是芯轴内部的润滑油在高温下会发生变性、甚至板结，造成内部润滑油管堵塞。一旦内部润滑油管发生堵塞，疏通会非常困难，也会造成芯轴下机维修。
润滑失效问题：由于芯轴总是在高温下运行，其内部干油润滑的模式就不适应环境的要求了。干油润滑系统的一般模式是每10分钟对干油的两个管路分别加压打油，当第一路压力达到130bar时，切换到第二路进行打油，同样当其压力达到130bar时停止打油，等待10分钟后再进行上述循环。由于每次打油只能打出少量干油到管路中，芯轴干油管路中的干油更新时间过长，在高温作用下，干油变性、甚至板结，造成芯轴下机维修。
上述这些问题，都会对芯轴的使用寿命造成较为不利的影响，亟待创新方法加以解决。

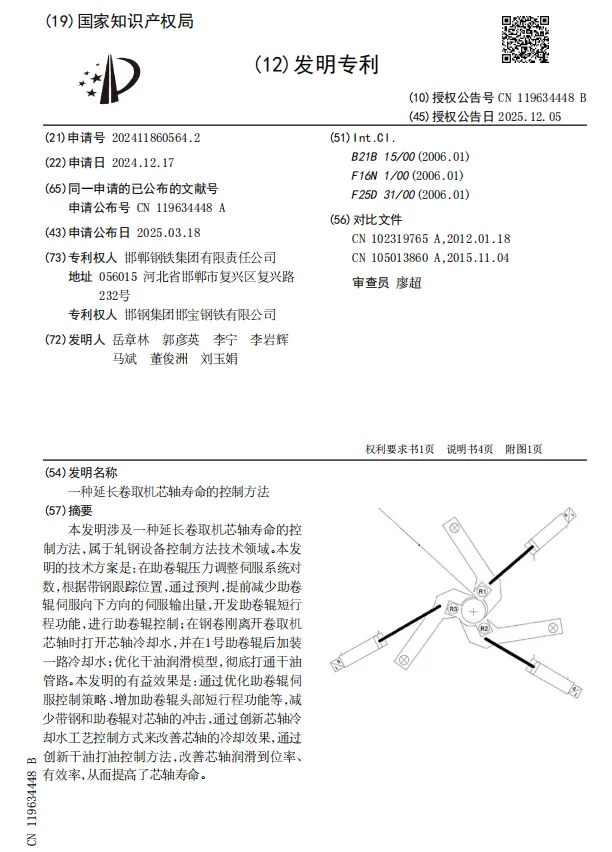

本发明涉及一种延长卷取机芯轴寿命的控制方法，属于轧钢设备控制方法技术领域。本发明的技术方案是：在助卷辊压力调整伺服系统对数，根据带钢跟踪位置，通过预判，提前减少助卷辊伺服向下方向的伺服输出量，开发助卷辊短行程功能，进行助卷辊控制；在钢卷刚离开卷取机芯轴时打开芯轴冷却水，并在1号助卷辊后加装一路冷却水；优化干油润滑模型，彻底打通干油管路。本发明的有益效果是：通过优化助卷辊伺服控制策略、增加助卷辊头部短行程功能等，减少带钢和助卷辊对芯轴的冲击，通过创新芯轴冷却水工艺控制方式来改善芯轴的冷却效果，通过创新干油打油控制方法，改善芯轴润滑到位率、有效率，从而提高了芯轴寿命。
（特别注意：任何单位或者个人未经专利权人许可，都不得实施其专利，即不得为生产经营目的制造、使用、许诺销售、销售、进口其专利产品，或者使用其专利方法以及使用、许诺销售、销售、进口依照该专利方法直接获得的产品。）
