现有技术中的永磁机构是利用永磁铁作为磁极，铁芯作为动作部件，在励磁线圈的作用下，铁芯脱离一个永磁铁磁极的吸引，移动到另一个永磁体磁极处，完成永磁机构从一个稳态到另一个稳态，铁芯输出直线运动。反向运动时，励磁线圈通过反向电流励磁，磁场发生变化，铁芯从一个磁极位置移动到另一个磁极位置。在此过程中两个永磁铁的内在磁特性是不变的，只是在励磁线圈磁场叠加的作用下，一个磁场减小另一个磁场增大，铁芯从一个位置被吸引的另一个位置。励磁结束后，铁芯与近磁铁的吸力远远大于远磁铁的吸力，铁芯在近磁铁吸附下就会保持在稳定的状态。
理论虽是如此，但实际的根据该理论生产的永磁机构的结构复杂，不易加工，成本高，控制不方便，运行稳定性差。

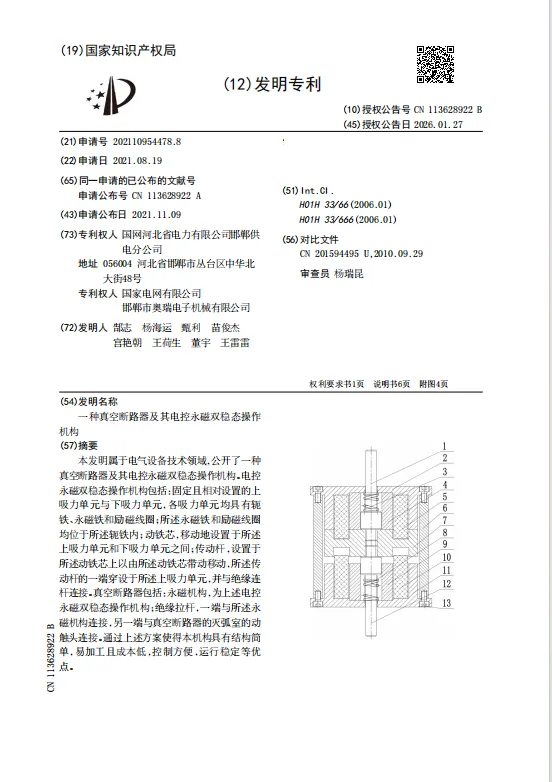

本发明属于电气设备技术领域，公开了一种真空断路器及其电控永磁双稳态操作机构。电控永磁双稳态操作机构包括：固定且相对设置的上吸力单元与下吸力单元，各吸力单元均具有轭铁、永磁铁和励磁线圈；所述永磁铁和励磁线圈均位于所述轭铁内；动铁芯，移动地设置于所述上吸力单元和下吸力单元之间；传动杆，设置于所述动铁芯上以由所述动铁芯带动移动，所述传动杆的一端穿设于所述上吸力单元，并与绝缘连杆连接。真空断路器包括：永磁机构，为上述电控永磁双稳态操作机构；绝缘拉杆，一端与所述永磁机构连接，另一端与真空断路器的灭弧室的动触头连接。通过上述方案使得本机构具有结构简单，易加工且成本低，控制方便，运行稳定等优点。
